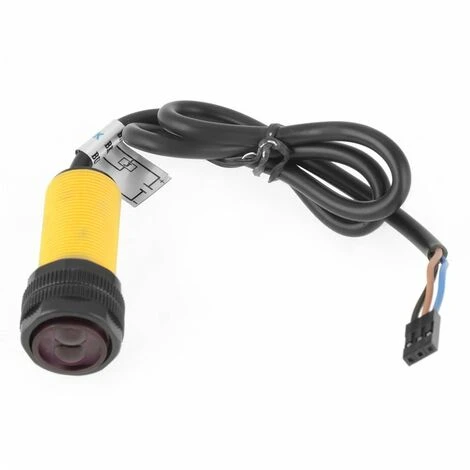

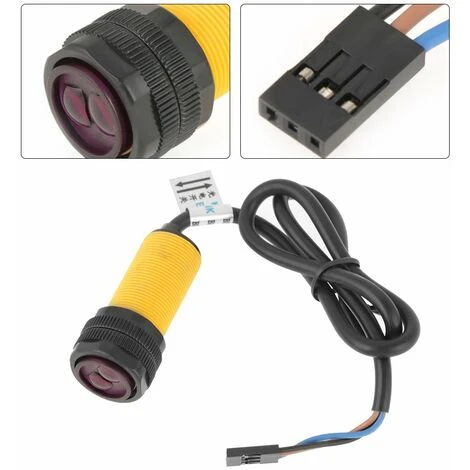

Infrarot-Lichtschranke, E18-D80NK Einstellbarer Infrarot-Hindernisvermeidungs-Erkennungssensor 1 Stück 13Thirteen

1.Photoelektrischer Sensor: Es ist ein Satz von Senden und Empfangen in einem photoelektrischen Sensor. DC / SCR / Relaisausgangsstrom Steuerausgang: 100 mA / 5 V Stromversorgung. Dauerstrom 003c25mA.

2.Professionelle Werkzeuge: Die Lichtschranke verwendet die Blockierung oder Reflexion des erkannten Objekts auf dem Strahl, um die Existenz des Objekts zu erkennen. Dieser Lichtschrankensensor zeichnet sich durch hohe Präzision, schnelle Reaktion, hohe Zuverlässigkeit und starke Anti-Interferenz-Fähigkeit aus.

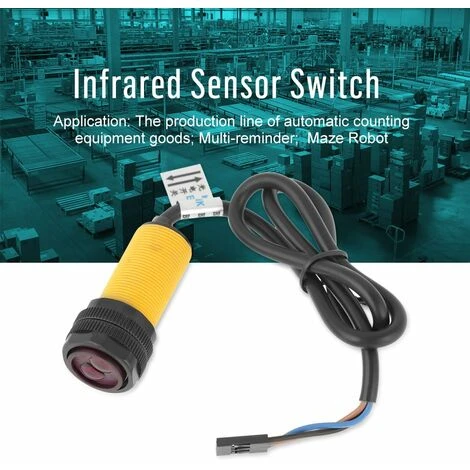

3.Weit verbreitet: Der Lichtschranken hat ein breites Anwendungsspektrum und kann häufig zur Vermeidung von Roboterhindernissen eingesetzt werden , Rohrleitungsteile und viele andere Automatisierungsprodukte, Erkennungsobjekte sind nicht auf Metall beschränkt und alle reflektierenden Lichtobjekte können erkannt werden.

4. Aufbau: Die Lichtschranke wandelt den Eingangsstrom am Sender in ein Lichtsignal um und der Empfänger erkennt das Zielobjekt anhand der Intensität bzw. Anwesenheit des empfangenen Lichts. Diese Lichtschranke bleibt offen und schließt, wenn sie das Objekt innerhalb des Erfassungsbereichs erkennt.

Hinweis: Da die Anschlussmethode einfach ist, wird diesem Produkt keine Anleitung beigelegt Handbuch. Das Bild oben ist die Bedienungsanleitung. Der Ausgang der Frontbarriere ist hochpegelig, und der Pegel des Barrierenausgangsports (gelb) ändert sich von hochpegelig auf niedrigpegelig. Das Arbeitsprinzip wurde im Bild markiert.

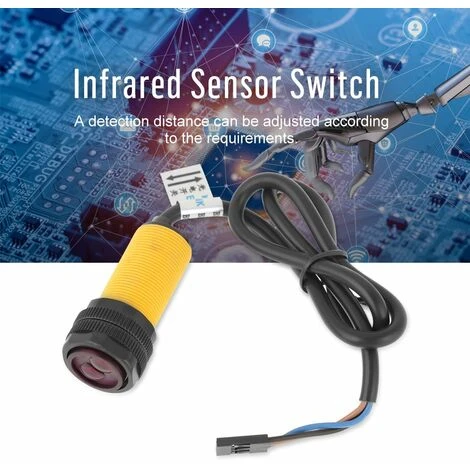

Es gibt ein Potentiometer auf dem hinteren Bild, um den Hinderniserkennungsabstand einzustellen. Nachdem das Potentiometer eingestellt wurde (z. B. beträgt die eingestellte Entfernung 60 cm), gibt es einen niedrigen Pegel in der effektiven Entfernung aus (z. B. 40 cm Hindernisse und 10 cm Hindernisse). , der niedrige Pegel dient nur zur Single-Chip-Identifikation.

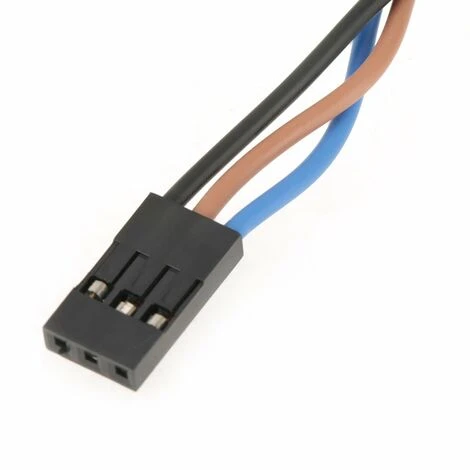

Im Schaltungsdesign kann die gelbe Leitung des Ausgangsanschlusses mit einem 10K-Pull-up-Widerstand auf 5 V hinzugefügt und dann mit dem Single verbunden werden -Chip-Mikrocomputer zur Erkennung, der relativ stabil sein wird. Wenn eine zufällige Erkennung verwendet wird, kann der externe Hardware-Interrupt INTO INT1 des Ein-Chip-Mikrocomputers zur Realisierung verwendet werden.

Vorsichtsmaßnahmen

Um die Zuverlässigkeit der Wirkung und die lange Lebensdauer zu schützen, vermeiden Sie bitte Temperaturen außerhalb der geltenden Vorschriften. Im externen (im Freien) Zustand ist der Näherungssensor von wasserfester Struktur.
Zuverlässigkeit und Langlebigkeit. Bitte vermeiden Sie auch die Verwendung in einem Klima mit Chemikalien, insbesondere starken Laugen, Säuren, Salpetersäure, Essigsäure, heißer konzentrierter Schwefelsäure usw.

Farbe: Wie abgebildet

Verkaufte Menge: 1 Stück

Standard-Erfassungsobjekt: Sonnenlicht kleiner 1000 OLX Glühlampe kleiner 300 OLX

Gehäusematerial: Kunststoff

Ausführung: E18-D8ONK

Durchmesser: 17MM

Lichtsensorlänge: 45 cm

Leinenlänge: 45cm

Durchmesser: 17MM

Sensorlänge: 45MM

Kabellänge: 45 cm
